图解中央空调的安装规范与标准，值得收藏

     一、室内机吊装

1.室内机采取防尘保护

2. 室内机定位

3.双螺母固定室内机

4.云匠专用螺帽

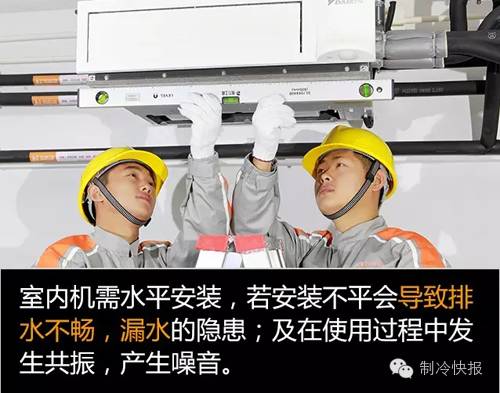

5. 室内机需保持水平安装

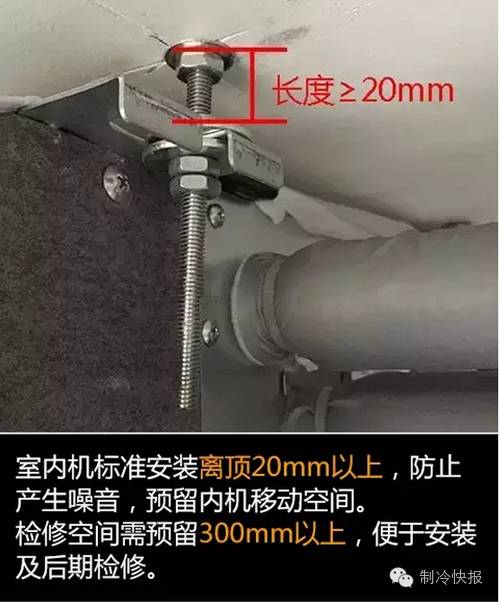

6.室内机的安装位置符合标准

     二、冷媒配管施工

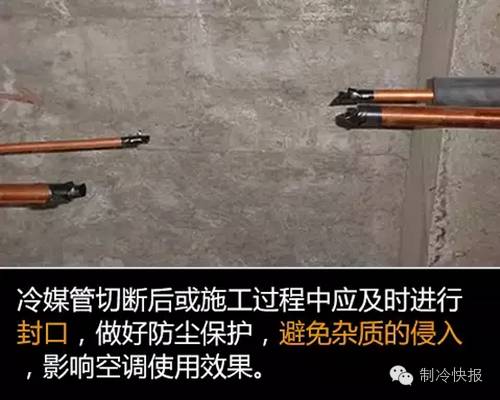

1.冷媒管及时封口

2.冷媒管保温

3.铜管保温严密，不能有裸露

4. 冷媒管支持间距应≤1000mm

5.冷媒管走向应保持横平竖直

6.  分歧管水平安装

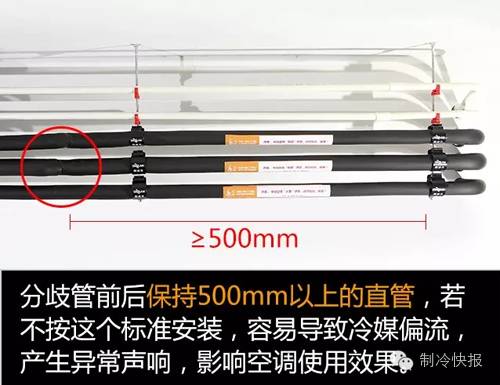

7.分歧管前后保持500mm以上的直管

   三、冷凝水管施工

1.冷凝水管保温层的厚度应≥9mm

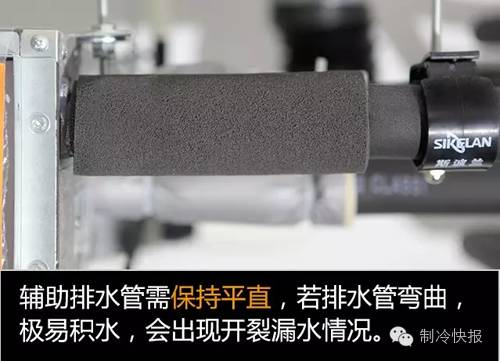

2.辅助排水管需保持平直

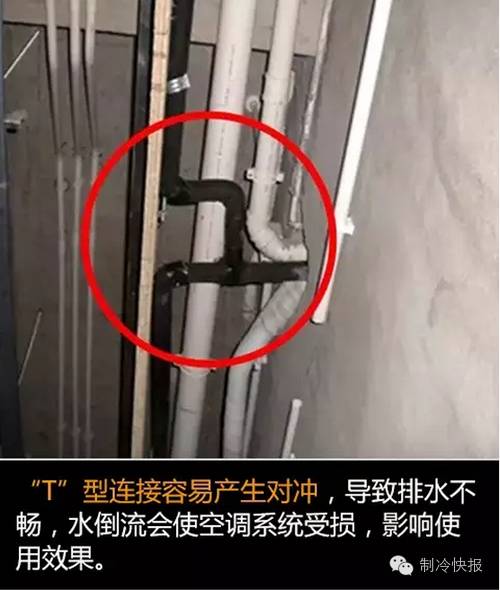

3.冷凝水管不能接入污水管，不能以“T”字形对冲连接

4.内机边上安装排气孔

5.冷凝水管和冷媒管需分别固定

   四、信号线安装

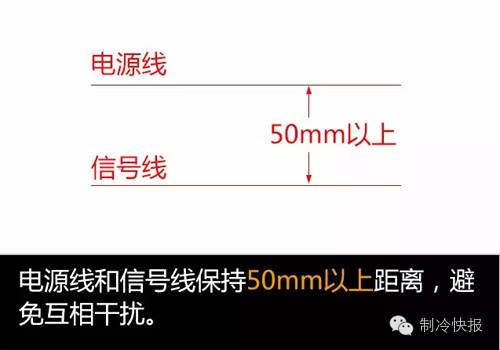

1.电源线和信号线保持50mm以上距离

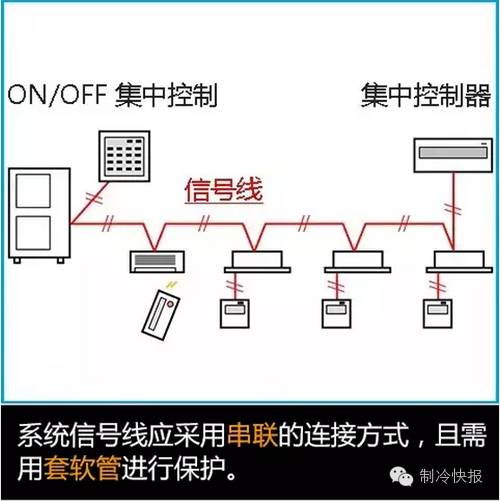

2. 系统信号线采用一进一出的连接方式

五、室外机安装

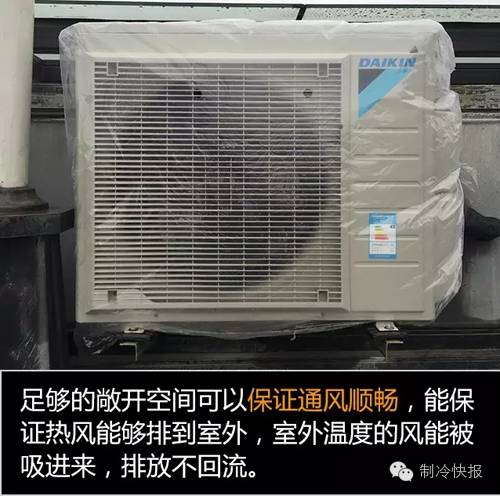

1. 室外机的安装位置保证有足够的换气空间和检修空间

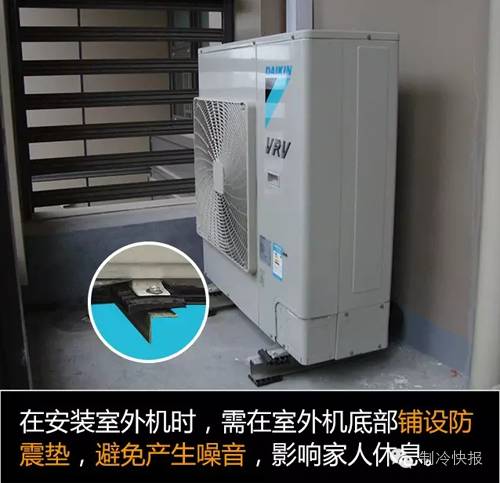

2.室外机的基础、防震以及固定符合规范

六、充氮保压

1.冷媒系统进行气密保压试验24小时以上
